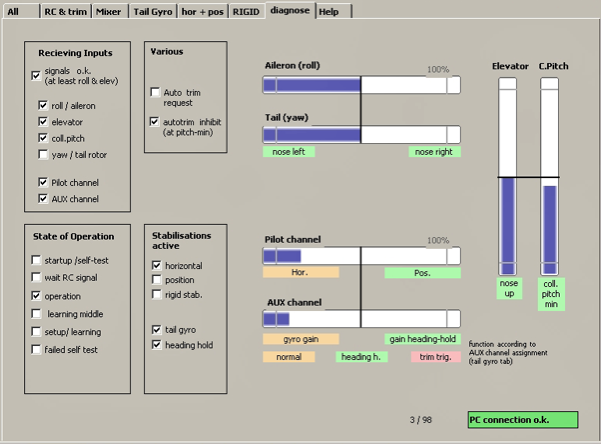

L' onglet Diagnose
Cette page est en "lecture uniquement" et présente le résumé des différents réglages.
Signaux reçus du récepteur: Résume les voies actives et la bonne communication avec le récepteur. Dans l'exemple, les voies roulis, tangage, pas collectif sont connectées. Le gyro interne n'est pas utilisé (Yaw/tail rotor non connecté). La voie Pilot est cablée ainsi que la voie Aux.
Ordres des manches: Présente les signaux reçus des manches et leur interprétation par l'Helicommand. Ce sont les ordres qui, après mixage par l'Helicommand, seront transmis aux servos.
Valeurs reçues sur les voies Pilot & Aux. : La valeur sur la voie Pilot doit changer selon la position du bouton 3 positions de commande. Dans l'exemple, l'Helicommand est en mode "Horizontal". Sur la voie Aux assignée dans l'exemple à l'Auto-Trim le signal est largement négatif, bouton poussoir au repos.
Rappel de l'état de la connexion avec le PC.
Opération en cours et état de l'Helicommand : Confirme la bonne marche du système (Self-test). Durant les manips de réglage, seule la case "Operation" doit être cochée. Si la case "Setup/learning" est cochée, attention l'apprentissage par les manches est activé...
Les stabilisations activées: Rappel du choix actuel du mode opératoire. Bien que dans l'exemple le gyro interne n'est pas comnnecté, les cases tail Gyro/Heading hold sont cochées... Bug???
