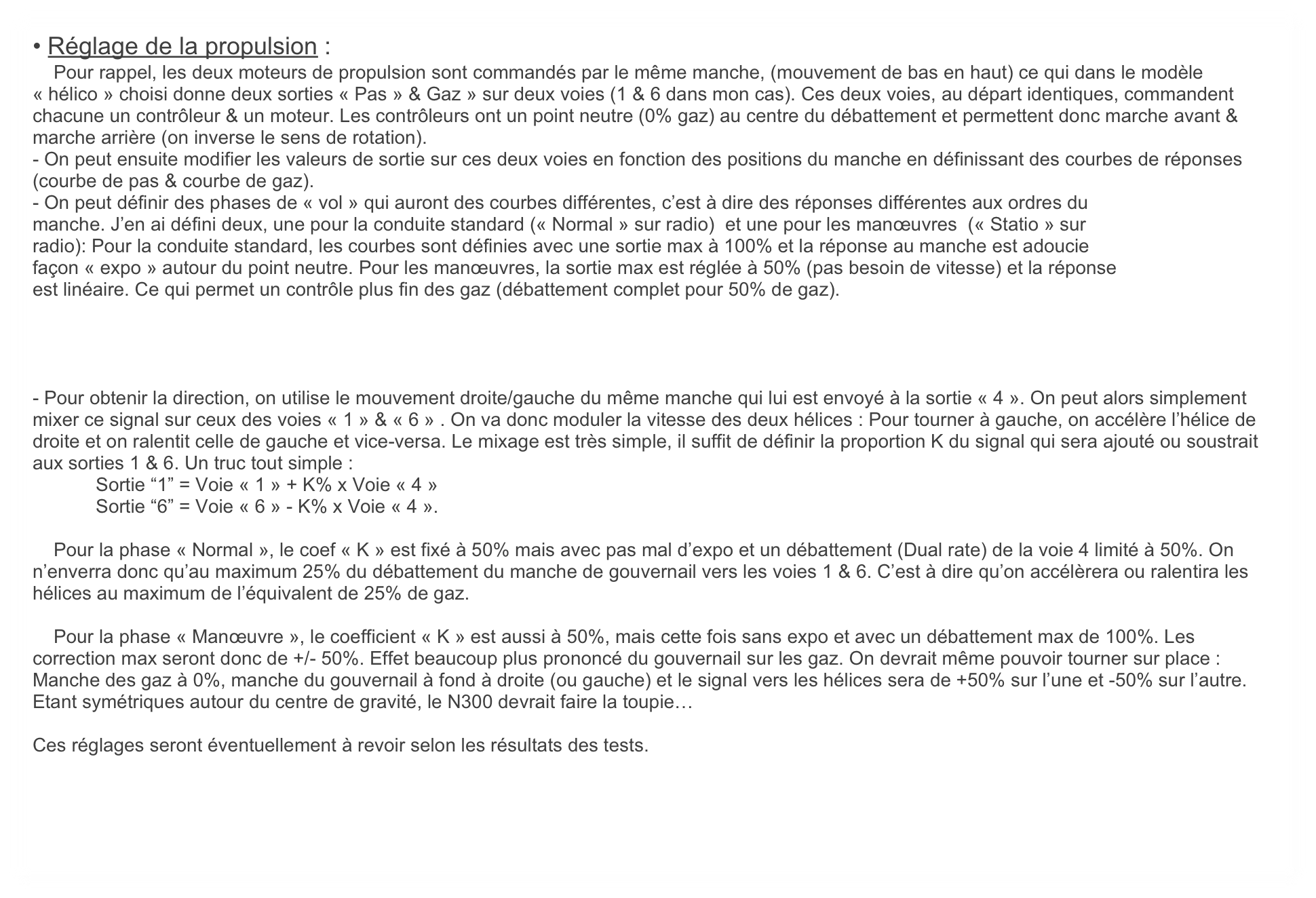

• Réglage de la propulsion :
Pour rappel, les deux moteurs de propulsion sont commandés par le même manche, (mouvement de bas en haut) ce qui dans le modèle « hélico » choisi donne deux sorties « Pas » & Gaz » sur deux voies (1 & 6 dans mon cas). Ces deux voies, au départ identiques, commandent chacune un contrôleur & un moteur. Les contrôleurs ont un point neutre (0% gaz) au centre du débattement et permettent donc marche avant & marche arrière (on inverse le sens de rotation).
- On peut ensuite modifier les valeurs de sortie sur ces deux voies en fonction des positions du manche en définissant des courbes de réponses (courbe de pas & courbe de gaz).
- On peut définir des phases de « vol » qui auront des courbes différentes, c’est à dire des réponses différentes aux ordres du
manche. J’en ai défini deux, une pour la conduite standard (« Normal » sur radio) et une pour les manœuvres (« Statio » sur
radio): Pour la conduite standard, les courbes sont définies avec une sortie max à 100% et la réponse au manche est adoucie
façon « expo » autour du point neutre. Pour les manœuvres, la sortie max est réglée à 50% (pas besoin de vitesse) et la réponse
est linéaire. Ce qui permet un contrôle plus fin des gaz (débattement complet pour 50% de gaz).

- Pour obtenir la direction, on utilise le mouvement droite/gauche du même manche qui lui est envoyé à la sortie « 4 ». On peut alors simplement mixer ce signal sur ceux des voies « 1 » & « 6 » . On va donc moduler la vitesse des deux hélices : Pour tourner à gauche, on accélère l’hélice de droite et on ralentit celle de gauche et vice-versa. Le mixage est très simple, il suffit de définir la proportion K du signal qui sera ajouté ou soustrait aux sorties 1 & 6. Un truc tout simple :
Sortie “1” = Voie « 1 » + K% x Voie « 4 »
Sortie “6” = Voie « 6 » - K% x Voie « 4 ».

Pour la phase « Normal », le coef « K » est fixé à 50% mais avec pas mal d’expo et un débattement (Dual rate) de la voie 4 limité à 50%. On n’enverra donc qu’au maximum 25% du débattement du manche de gouvernail vers les voies 1 & 6. C’est à dire qu’on accélèrera ou ralentira les hélices au maximum de l’équivalent de 25% de gaz.

Pour la phase « Manœuvre », le coefficient « K » est aussi à 50%, mais cette fois sans expo et avec un débattement max de 100%. Les correction max seront donc de +/- 50%. Effet beaucoup plus prononcé du gouvernail sur les gaz. On devrait même pouvoir tourner sur place : Manche des gaz à 0%, manche du gouvernail à fond à droite (ou gauche) et le signal vers les hélices sera de +50% sur l’une et -50% sur l’autre. Etant symétriques autour du centre de gravité, le N300 devrait faire la toupie…

Ces réglages seront éventuellement à revoir selon les résultats des tests.
